Quic k Detail:
| Nama |
Nama lain |
Model |
Q35Y-25 |

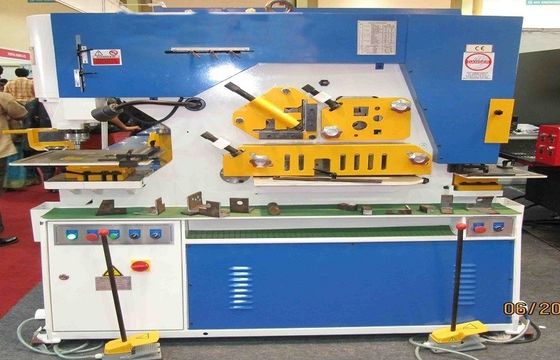

| Ironworker mesin-cahaya kutub mesin untuk meninju lubang untuk piring alas tiang lampu |
lubang punching mesin
Ironworker
ironworker hidrolik
|
Fitur |
Conbined hidrolik meninju & geser |
| Max.Cutting thickness(mm) |
25 |
Warna |
Merah, biru, kuning, putih, dll. |
Keterangan:
1. hydraulic punch & geser mesin
2. mudah disesuaikan stroke kontrol dengan penguasa
3. besar pukulan meja dengan multi-tujuan guling
4. dilepas tabel blok untuk menganjur saluran / balok silang flange meninju aplikasi
5. universal mati guling, mudah perubahan pukulan pemegang dilengkapi, pukulan adapter yang disediakan
6. sudut, bulat & persegi solid blok mono tanaman Stasiun
7. belakang notching Stasiun, beringsut daya rendah dan stroke dapat disesuaikan di Stasiun pukulan
8. terpusat tekanan pelumasan sistem
9. listrik panel dengan unsur-unsur perlindungan yang berlebihan dan kontrol terpadu
10. keselamatan bergerak kaki pedal
11. multi-fungsi: meninju, sudut geser Steel, Flat Bar geser, putaran/persegi Bar geser, Notching, V-Notching, C-Channel geser, geser, geser, T-bar I-beam tekan rem, sudut membungkuk dan pipa Notching.
Aplikasi:
Beberapa fungsi termasuk-Punch, sudut Shear, Shear datar, Round, Square Bar Shear, Rekam kedudukan, V-takik, Channel Shear, saya beam geser, geser T-bar, tekan rem, sudut membungkuk dan pipa Notching! Datang standar dengan: cepat berubah coupling kacang & lengan, mengkuadratkan lengan dengan skala, elektronik kembali gauge, mengukur meja dengan berhenti, meninju tabel basis, penjaga keamanan dan banyak lagi.

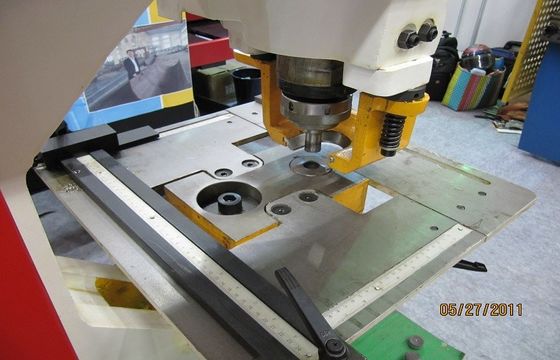

1. MENINJU
Stasiun meninju menawarkan berbagai macam universal punch dan mati. Gaya unik memungkinkan untuk memukul besi sudut yang besar dan besar saluran meninju. Penari telanjang besar melihat jendela dan ayunan pergi desain menawarkan kemudahan operasi. Dua potong mengukur meja dengan penguasa dan berhenti ditawarkan sebagai perlengkapan standar. Perubahan yang cepat coupling kacang dan lengan membuat untuk penggantian cepat atau perubahan mati di gunakan.

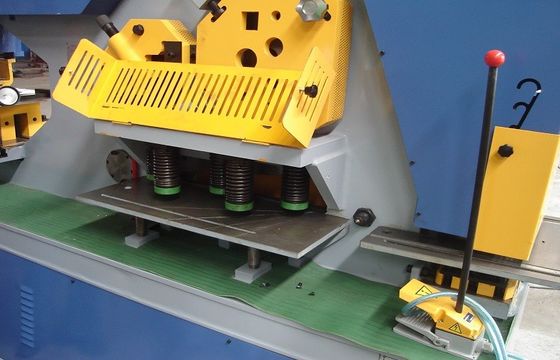

2. DATAR GESER
Di Stasiun geser Bar Flat Anda dapat dengan mudah menyesuaikan terus untuk presisi memotong dan geser tanpa kehilangan operator visibilitas. 15-inci besar mengkuadratkan lengan bertatahkan dengan skala dan datang standar pada semua mesin. Pisau anti-distorsi khusus berkontur menyediakan kualitas luka sementara pisau rendah menawarkan fleksibilitas maksimum dengan keempat ujungnya dapat digunakan. Set Screws memungkinkan untuk mudah gapping dengan tidak ada shimming diperlukan. Besar termasuk mengkuadratkan lengan membuat luka miter mudah dilakukan. Mengukur belakang elektronik tiga kaki memungkinkan untuk penyempurnaan dan presisi akurasi dan memiliki tombol kontak besar untuk produktivitas maksimum. Baju zirah listrik sepenuhnya dilindungi menawarkan keamanan dan kehandalan.

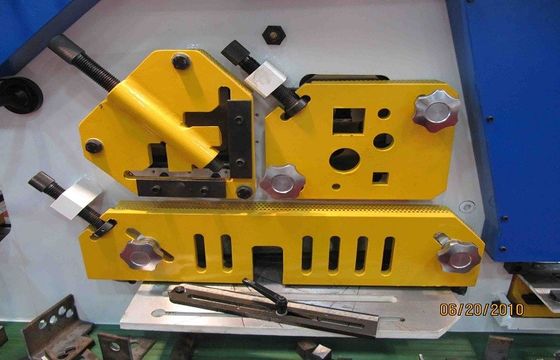

3. SUDUT GESER
Sudut memotong geser memiliki kemampuan untuk memotong Besi siku di 45 ° dan 90° sudut dari kaki bagian atas dan bawah, yang memungkinkan untuk bingkai foto seperti corner akan dibuat untuk sempurna lasan. Penjaga keamanan terpasang besar dan kuat menawarkan perlindungan sementara mesin sedang digunakan.
4. BAR GESER
Bulat dan persegi bar geser Stasiun memiliki beberapa lubang untuk berbagai ukuran. Hold-down disesuaikan menyediakan mengkuadratkan yang bersih dipotong dan dengan tombol-tombol besar, tugas berat tahan tepat dapat dibuat.
Spesifikasi:
| Model |
Q35Y-25 |
|
| meninju pressure(ton) |
110 |
|
|
| ketebalan Max.shearing baja plates(mm) |
25 |
|
| kekuatan plates(N/mm2) baja |
≤450 |
|
| sudut geser |
8° |
|
| geser ukuran satu stroke(W×H)(mm) |
25 × 300 |
|
| RAM stroke(mm) |
80 |
|
| jumlah stroke(times/min) |
6 |
|
| kedalaman throat(mm) |
400 |
|
| meninju thickness(mm) |
25 |
|
| Max.diameter dari punching(mm) |
35 |
|
| utama motor daya (kW) |
7.5 |
|
| dimensi keseluruhan (L × W × H) mm |
2355 × 960 × 2090 |
|
| N.W(kg) |
4800 |
|
Jenis baja diprofilkan untuk geser:
| Model |
Q35Y-25 |
| |
Bagian |
Size(mm) |
| baja bulat |
|
60 |
| Persegi bar |
|
50 x 50 |
| 90 ° geser sama-angle Bar |
|
160 x 160 x 14 |
| 45 ° geser sama-angle Bar |
|
60 x 60 x 6 |
| 90 ° geser dari T-bar |
|
160 x 160 x 14 |
| Aku sinar baja |
|
200 x 102 x 9 |
| saluran baja |
|
200 x 75 x 9 |
