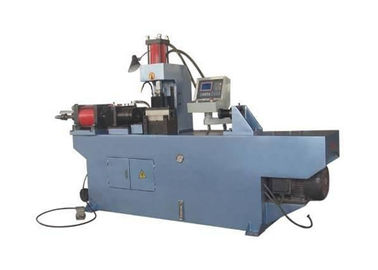

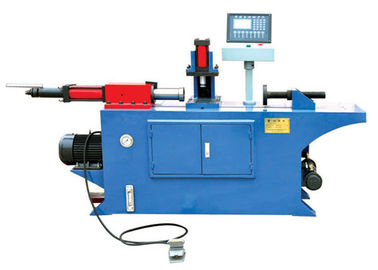

Auto Hydraulic Pipe Menyusut Mesin, Heat Shrink Tubing Wrap Machine

Detil Cepat:

1. Jenis: divergen tabung membentuk peralatan

2. Nomor model: PS-38B

3 Digunakan di: pengurangan PS-38B-jenis mesin adalah satu kepala menyusut lubang tabung untuk menghasilkan dua pipa setiap kali, sangat meningkatkan efisiensi produksi.

Parameter teknis

Deskripsi Produk

PS Series pengurangan otomatis hidrolik mesin, berdasarkan pengenalan teknologi maju asing, perusahaan mengembangkan produk-produk baru. Mesin ini dikendalikan oleh PLC, hidrolik didorong, jenis dialog operasi. Komponen listrik dan hidrolik diimpor. Sebagai hasil dari kenangan kuat, tidak ada kontak kontrol PLC, mesin yang berkualitas lebih baik, lebih stabil, lebih mudah untuk beroperasi, dan tidak perlu tenaga profesional dan teknis untuk menyelesaikan operasi mesin. Ponsel pedal switch dengan start, stop, berhenti dan mulai cepat tiga fungsi, keamanan yang lebih tinggi, manual / otomatis, sekali / dua kali, pilihan fleksibel. Dengan penggantian cetakan yang berbeda akan selesai menyusut tabung, melebar, Dun tendon, dan internal dan eksternal tabung flange akhir membentuk persyaratan produksi lainnya, Machining bentuk termasuk bagian cekung, panjang, bias, persegi, ekstensi jalan, V-jenis, poligon beraturan , simetris bukaan poligonal siku, siku dan datar lainnya. Pengganti cetakan lebih cepat, lebih nyaman dan lebih mudah untuk produksi yang fleksibel.

Pengurangan PS-38B-jenis mesin adalah satu kepala menyusut lubang tabung untuk menghasilkan dua pipa setiap kali, sangat meningkatkan efisiensi produksi.

pengenalan prinsip

Bagian utama dari mesin terdiri dari mekanisme transmisi, mekanisme klip makan, telectrical dan sistem hidrolik. .Sementara bekerja, mesin diputar oleh pompa digerakkan motor untuk memasok minyak tekanan, bersama-sama dengan perintah yang diberikan dari PLC untuk mengendalikan setiap katup solenoid diaktifkan dan dinonaktifkan, Sehingga setiap silinder mengambil tindakan dalam urutan tertentu dan keteraturan untuk menekuk pipa. Sehingga setiap silinder bekerja dalam urutan tertentu dengan aturan tindakan dan bawah aksi cetakan, untuk mencapai tujuan membentuk ujung pipa.

PS-B operasi mesin seri tabung menyusut dan proses

1, tangki bahan bakar, standar minyak tidak kurang dari 1/2 skala

2,380V power supply dihidupkan;

3, Tekan "start hidrolik" tombol, kerja ectrical, pompa dimulai (perhatikan rotasi pompa), Sesuaikan tekanan: tekan pinch manual, kembali klip, selama pengembalian tidak melepaskan tombol, pengukur tekanan menunjukkan tekanan sistem, pada titik ini katup relief tekanan untuk menyesuaikan rotasi menangani, e tekanan disesuaikan dengan tekanan yang diinginkan tentang 10MPa, Tergantung pada ketahanan pipa deformasi, Seharusnya tidak terlalu tinggi, Hindari kenaikan suhu dan bagian hidrolik untuk memakai lebih cepat .

4.Before operasi otomatis, periksa apakah saklar yang dipilih sudah benar, apakah pengurangan stroke adalah benar. Setelah pertama uji coba, maka operasi beban, untuk memastikan keamanan.

Tindakan pengamanan

1, Tempatkan mesin pada permukaan horizontal tetap dan tingkat kalibrasi, mesin stabil.

2, Periksa tingkat minyak sebelum digunakan, untuk menjaga posisi target oli hidrolik di 1/2 atau lebih.

3, Periksa putaran motor, seperti kesalahan rotasi, silakan menyesuaikan kabel listrik.

4, Ketika mesin negara secara otomatis, silahkan konfirmasi keakuratan data masukan.

5, Ketika mesin operasi, keamanan, tangan, tubuh, seperti di dekat area aksi dilarang.

6, Orang harus didedikasikan operasi mesin, dan operator harus mampu mencapai dan berdiri dalam lingkup tombol berhenti darurat.

7, Mesin harus membumi.

8, Ketika menghapus cetakan, harus mematikan daya.

9, Silahkan mengisi bahan bakar minyak secara teratur.

10, Jaga mesin dan lingkungan bersih.

11, Tidak diizinkan untuk bekerja di debu, partikel konduktif dan asam dan tempat-tempat lainnya.
